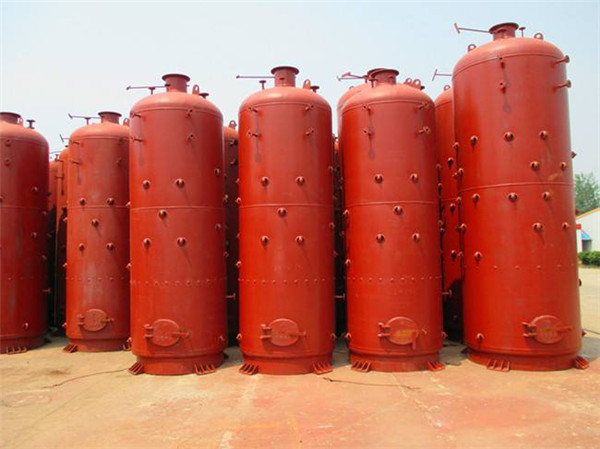

13137478333YLL-SZ系列立式机烧燃生物质导热油炉是以可燃生物质为燃料,导热油为热载体。利用循环油泵强制液相循环,将热能输送给用热设备后,继而返回重新加热,如此周而复始,实现热能的连续传递,是被加热物体温度升高达到加热工艺要求的特种工业炉。
一、产品特点:
1.结构合理,安装方便。
2.导热油由低(进口)到高(出口)方便排出运行中产生的气体,更好的提高了锅炉的热效率。
3.采用炉盘管顶式结构,吸热面大,热效率高,永不坍塌。
4.请理灰尘采用中部清灰,避免炉管之间灰尘堵塞。
5.结构设计合理,燃料燃烧充分污染小,环保除尘。
二、分类:
分为炉体和炉座两部分,中小型炉采用立式圆筒形结构,大型炉采用卧式箱型结构,燃烧方式分机烧和手烧两种,在机烧炉座设有减速箱、上煤机、出渣机等。机烧有链条炉排,往复炉排、顶升炉排等,手烧为固定炉排,人工投煤,人工出渣。
三、应用范围:
广泛用于如石化、纺织、印染、塑料、橡胶、食品加工、木材加工、沥青加热、纸箱生产、蔬菜脱水、烤漆、铸造砂模烘干等。
四、技术参数:
项目 | 单位 | YLL-700SZ | YLL-1000SZ | YLL-1200SZ | YLL-1400SZ | YLL-2000SZ |
(60*104Kcal) | (86*104Kcal) | (100*104Kcal) | (120*104Kcal) | (170*104Kcal) | ||
额定热功率 | KW | 700 | 1000 | 1200 | 1400 | 2000 |
热效率 | % | ≥67 | ≥67 | ≥73 | ≥73 | ≥73 |
设计压力 | Mpa | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 |
介质高温度 | ℃ | 340 | 340 | 340 | 340 | 340 |
循环油量 | m3/h | 60 | 80 | 100 | 100 | 160 |
配管连接口径 | DN | 100 | 100 | 125 | 125 | 150 |
全系统装机容量 | KW | 35 | 42 | 49.5 | 49.5 | 75 |
燃煤种类 | SZ | SZ | SZ | SZ | SZ | |
燃煤量 | kg/h | 156 | 208 | 274 | 300 | 400 |
外形尺寸(长*宽*高) | mm | 4415*1995*4420 | 4415*2170*4780 | 4652*2260*5410 | 4652*2320*5800 | 4703*2500*5956 |
总重量 | kg | 10500 | 12000 | 17300 | 18800 | 20100 |
